NullMODEM-Kabel für Macintosh Computer HPC-407

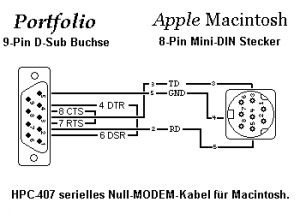

Das HPC-407 ist ein serielles Verbindungskabel für den Anschluss an Macintosh-Computer. Für den Datenaustausch ist die Software PocketMac auf dem Macintosh erforderlich. Die Pinbelegung ist wie folgt: Mac serial cable

PortfolioSignalMac
1 -
2Rx 5
3Tx 3
4 -
5GND 4
6 -
7 -
8 -
9 -

Auf der Portfolioseite sind DTR mit DSR (Pins 4 & 6), und CTS mit RTS (Pins 7 & 8) verbunden.
